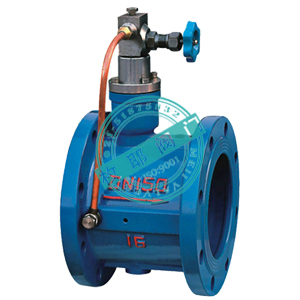

点击图片查看原图型 号：HH49X
口 径：40-1200
压 力：1.0-4.0Mpa
材 质：铸铁、铸钢、不锈钢
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3555.htm
图 片：
| HH49X微阻缓闭蝶式止回阀部件材质： |
| 阀体 | 铸铁、铸钢、不锈钢 |
| 阀瓣 | 碳钢 |
| 阀杆、油缸、活塞 | 不锈钢 |
| 弹簧 | 不锈钢 |
| 阀座 | 橡胶 |
| HH49X微阻缓闭蝶式止回阀技术参数： |
| 型号 | 公称压力 | 强度试验压力 | 密封压力 | 适用温度 | 适用介质 | 缓闭时间 |
| HH46X HH48X HH49X |
1.0MPa | 1.5MPa | 1.1MPa | ≤80℃ | 海水 污水 清水 |
≤60秒 |
| 1.6MPa | 2.4MPa | 1.76MPa | ||||
| 2.5MPa | 3.75MPa | 2.75MPa |
| HH49X微阻缓闭蝶式止回阀外形尺寸： |
| 公称压力 | 公称通径 | 尺寸（mm） | 公称压力 | 公称通径 | 尺寸（mm） | ||||
| L | H | H1 | L | H | H1 | ||||
|
1.0/1.6/2.5 MPa |
40 | 140 | 200 | 88 |
1.0/1.6/2.5 MPa |
350 | 290 | 480 | 297 |
| 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
| 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
| 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
| 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
| 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
| 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
| 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
| 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
| 300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | ||
