威格士系列滤芯标准
过滤材料：采用优质的玻璃纤维滤材
过滤精度：从1、3、6、12、25……μm
过滤比：X≧100
结构强度：1.0Mpa,2.0Mpa,16.0Mpa, 21.0Mpa
使用范围：用于液压、润滑系统的压油过滤，用以滤除系统中污染物，保证系统的正常运行.
测试标准 滤抗破裂性验证按ISO2941
滤芯结构完整性按ISO2943
滤芯相容性验证按ISO2943
滤芯型号：H21004H003 BN/Z （1）（2）（3）（4）（5）
说明：（1）系列号:
（2）压力：H-32MPaM-16MPaC-3.0MPaL-1.6MPa
（3）精度：1-3um3-5um5-12um20-25um……..
(4）材料：玻纤滤纸-BN不锈钢编织网-W木浆滤纸-P不锈钢烧结网-V
（5）密封材料：Z-氟胶圈 D-丁晴胶圈

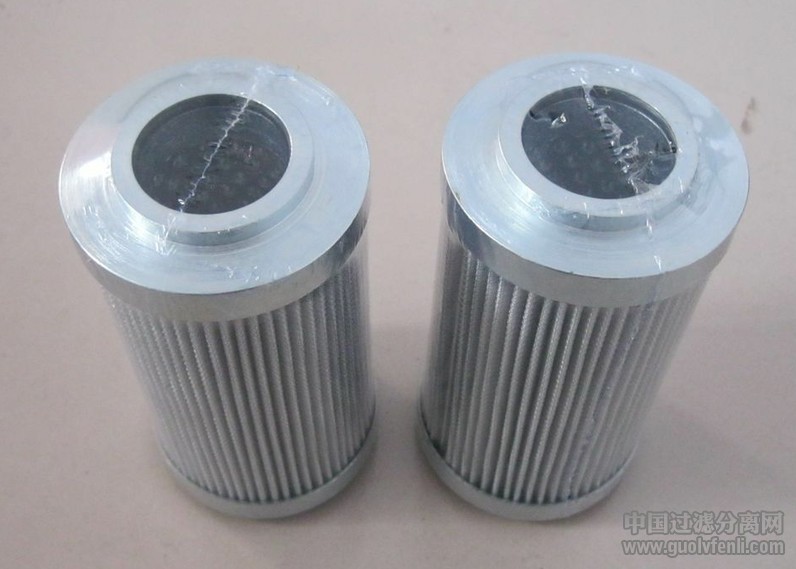

2.替代进口VICKERS威格士滤芯V0162RB1C05性能指标：
1.过滤精度：1~100um
2.工作压力：（MAX）21Mpa
3. 工作介质：一般液压油、磷酸酯液压油、乳化液、水-乙二醇等
4.工作温度：-30℃~110℃
VICKERS威格士滤芯V0162RB1C05在液压系统中的安装位置通常有以下几种：
(1)要装在泵的吸油口处：
泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。
(2)安装在泵的出口油路上：
此处安装VICKERS威格士滤芯V0162RB1C05的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。同时应安装
安全阀以防滤油器堵塞。
(3)安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
(4)安装在系统分支油路上。
(5)单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
V0164V1H05 V0162V1C03 V0164V1H10 V0162V1C05
V0164V1H20 V0162V1C10 V0172B1C03 V0162V1C20
V0162VLC10 V0172B1C10 V0162VLC20 V0172B1C20
V0164B1H03 V0172B2C03 V0164B1H05 V0172B2C05
V0164B1H10 V0164B1H20 V0191B1R03 V0164V1H03
V0172B2C10 V0172B1C05
更多型号请来电咨询
