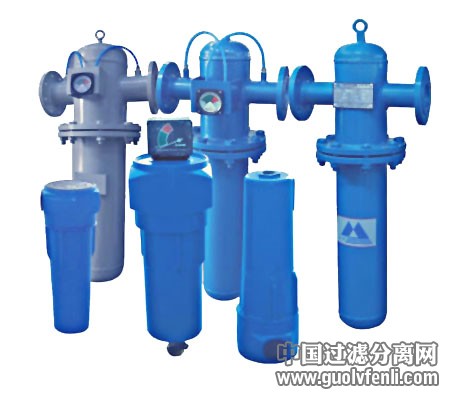

点击图片查看原图
|
型号 |
流量 （Nm3/min） |
滤芯数量 |
外形尺寸 |
接管口径 |
重量 |
外形图 |
||
|
A(mm) |
B(mm) |
C(mm) |
||||||
|
SLAF-0.5* |
0.65 |
1 |
220 |
105 |
250 |
G1" |
2.5 |
图 一 |
|
SLAF-1* |
1.2 |
1 |
220 |
105 |
250 |
G1" |
2.5 |
|
|
SLAF-2* |
2.5 |
1 |
295 |
105 |
325 |
G1" |
3 |
|
|
SLAF-3* |
3.6 |
1 |
295 |
105 |
325 |
G1" |
3 |
|
|
SLAF-4.5* |
5.0 |
1 |
590 |
137 |
635 |
G1-1/2" |
6 |
|
|
SLAF-6* |
6.8 |
1 |
590 |
137 |
635 |
G1-1/2" |
6 |
|
|
SLAF-8* |
8.5 |
1 |
590 |
137 |
635 |
G2" |
6 |
|
|
SLAF-10* |
10.9 |
1 |
590 |
137 |
635 |
G2" |
6 |
|
|
SLAF-12* |
12.8 |
1 |
590 |
137 |
635 |
G2" |
6 |
|
|
SLAF-15* |
16 |
1 |
Ф159 |
399 |
950 |
DN65 |
49 |
图 二 |
|
SLAF-20* |
22 |
1 |
Ф159 |
399 |
1100 |
DN65 |
53 |
|
|
SLAF-25* |
26.8 |
1 |
Ф159 |
399 |
1250 |
DN80 |
59 |
|
|
SLAF-30* |
32 |
2 |
Ф219 |
459 |
985 |
DN80 |
67 |
|
|
SLAF-40* |
43.5 |
2 |
Ф219 |
459 |
1130 |
DN100 |
75 |
|
|
SLAF-50* |
53 |
3 |
Ф273 |
513 |
1190 |
DN100 |
109 |
|
|
SLAF-60* |
67 |
3 |
Ф273 |
513 |
1190 |
DN125 |
114 |
|
|
SLAF-80* |
90 |
4 |
Ф325 |
565 |
1220 |
DN125 |
132 |
|
|
SLAF-100* |
110 |
5 |
Ф377 |
637 |
1290 |
DN150 |
177 |
|
|
SLAF-120* |
130 |
5 |
Ф377 |
637 |
1445 |
DN150 |
187 |
|
|
SLAF-150* |
160 |
7 |
Ф462 |
762 |
1630 |
DN200 |
215 |
|
|
SLAF-200* |
210 |
9 |
Ф462 |
762 |
1630 |
DN200 |
216 |
|
|
SLAF-250* |
260 |
11 |
Ф512 |
812 |
1750 |
DN250 |
271 |
|
|
SLAF-300* |
315 |
13 |
Ф562 |
862 |
1800 |
DN250 |
310 |
|
|
SLAF-350* |
350 |
16 |
Ф662 |
962 |
1915 |
DN300 |
397 |
|
|
SLAF-400* |
400 |
18 |
Ф662 |
962 |
1915 |
DN300 |
398 |
|
|
SLAF-450* |
450 |
20 |
Ф712 |
1012 |
1915 |
DN350 |
462 |
|
|
SLAF-500* |
500 |
23 |
Ф712 |
1012 |
1980 |
DN350 |
500 |
|
|
SLAF-550* |
550 |
26 |
Ф816 |
1116 |
2000 |
DN400 |
560 |
|
|
SLAF-600* |
600 |
28 |
Ф816 |
1116 |
2000 |
DN400 |
600 |
|
注：
“*”表示产品级别：HC、HT、HA、HF、HH。
本系列精密过滤器，滤芯制作采用美国HANKISON公司技术。
滤芯精度基于ISO8573和ISO12500-1
需要订货时注明。不同压力状态下处理量，应按矫正系数表中系数矫正。
性能参数：
|
产品级别 |
过滤精度 |
残余油分 |
初期压降 |
（压缩态） 进口挑战浓度 |
|
HC级（HF9） |
3μm |
5ppm |
0.007MPa |
N/A |
|
HT级（HF7） |
1μm |
1ppm |
0.007MPa |
40mg/m3 |
|
HA级（HF5） |
0.01μm |
0.01ppm |
0.01MPa |
10mg/m3 |
|
HF级（HF3） |
0.01μm |
0.003ppm |
0.01MPa |
N/A |
|
HH级（HF1） |
0.01μm |
0.003ppm |
0.01MPa |
N/A |
