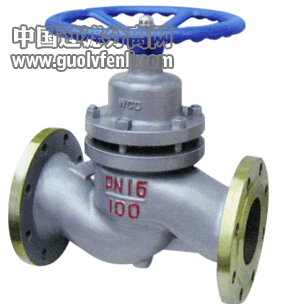

UJ41H/W柱塞截止阀
产品工作原理和用途：
柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。
产品结构特点：
1．柱塞截止阀是由阀体、阀盖、阀杆、导向套、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启和关闭功能。
2．在阀门中柱塞有密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了外泄漏。
3．由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命。
4．本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种。
产品性能参数：
阀体材料
适用温度
适用介质
压力范围
铸钢
≤425℃
水、蒸汽、油品
PN1.6-4.0Mpa
壳体强度
1.5PN
密封试验
PN1.1
阀体材料
适用温度
适用介质
压力范围
不铸钢
≤200℃
硝酸、醋酸
通径范围
壳体强度
1.5PN
密封试验
PN1.1
产品主要零件材料：
零件名称
铸钢
不锈钢耐酸铸钢
超低碳不锈钢耐酸铸钢
C
P
R
PL
RL
阀体
WCB
CF8
CF8M
CF3
CF3M
阀盖
WCB
CF8
CF8M
CF3
CF3M
阀瓣/柱塞
WCB
CF8
CF8M
CF3
CF3M
阀杆
2Cr13
F304
F316
F304L
F316L
密封面
2Cr13或STL
CF8
CF8M
CF3
CF3M
填料
柔性石墨
PTFE（F4）或柔性石墨
PTFE（F4）或柔性石墨
紧固螺栓
A193-B7
A193-B8M
A193-B8M
螺母
A194-2H
A198-8
A198-8
操作手轮
WCC
WCC
WCC
产品主要尺寸：
公称通径
DN(mm)
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸
阀体长度
L
接头长度
L1
接头长度
S
手轮直径
Do
管螺纹 G
(寸)
关闭高度
H≈
开启高度
H1≈
重量
(kg)
15
90
14
32
80
1/2
133
157
2.1
20
100
16
36
100
3/4
141
169
2.8
25
120
18
46
120
1
165
199
3.8
32
140
20
55
140
11/4
179
225
5.8
40
170
22
65
160
11/2
198
246
8.3
50
200
24
80
200
2
226
282
13.2
UJ41H/W柱塞截止阀
