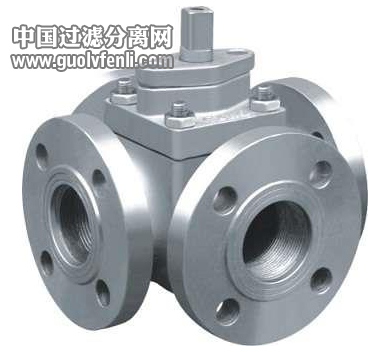

Q46F四通球阀
产品工作原理和用途：
Q46F四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
产品结构特点：
１、Q46F四通球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。
2、Q46F球阀阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、Q46F球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式， DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所 。
产品性能参数：
公称压力
PN
常温最大
工作压力
壳体试
验压力
气密封
试验压力
高压密封
试验压力
1．6
1．6
2．4
0．6
1．76
2．5
2．5
3．8
0．6
2．75
4．0
4．0
6．0
0．6
4．4
C1aSSl50
2．0
3．0
0．6
2．2
产品主要零件材料：
零件名称
材料
碳钢
不锈钢
GB
ASTM
GB
ASTM
底盖
25
A105
1Cr18Ni9Ti/1Cr18Nil2Mo2Ti
F304/F316/ F304L/F316L
底盖螺钉
35CrMoA
A193-B7
1Cr17Ni2
A193-B8M
垫圈
氟橡胶；PTFE；金属夹石墨
止推轴承
金属夹PTFE
下阀杆
2Cr13
A276-410
1Cr18Ni9Ti/10r18Ni12Mo2Ti
F304/F316/F304L/F316
下阀杆轴承
金属夹PTFE
排污阀
2Cr13
A276-410
1Cr18Ni9Ti/10r18Ni12Mo2Ti
F304/F316/F304L/F316L
阀体
WCB
A216-WCB
ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti
CF8/CF8M/ CF3/CF3M
阀座O形圈
氟橡胶
氟橡胶
氟橡胶
氟橡胶
阀座弹簧
17-7PH
17-7PH
17-7PH
17-7PH
阀座
PTFE;PPL
PTFE;PPL
PTFE;PPL
PTFE;PPL
阀座支承圈
25镀铬
A105镀铬
1CrlSNi9Ti/1Cr18NI12Mo2Ti
F304/F316/F304L/F316
球体
1Crl8Ni9Ti
304
ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti
304/316/304L/316L
球体键
40Cr
40Cr
1Cr17Ni2
1Cr17Ni2
上阀杆
2Cr13
A276-410
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti
F304/F316/F304L/F316L
侧盖
WCB
A216-WCB
ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti
CFS/CFSM/ CF3/CF3M
垫圈
氟橡胶；PTFE；金属夹石墨
螺母
45
A194-2H
0CrlSNi
A194-SM
双头螺柱
35CrMoA
A193-B7
1Cr17Ni2
A193-BSM
垫圈
氟橡胶；PTFE；金属夹石墨
阀盖
WCB
A216-WCB
ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti
CFS/CF8M/CF3/CF3M
止推轴承
PTFE
PTFE
PTFE
PTFE
压环
25镀铬
A105镀铬
1Cr18NigTi/1Or18Ni12Mo2Ti
F304/F316/F304L/F316L
填料函O形圈
氟橡胶
氟橡胶
氟橡胶
氟橡胶
阀杆O形圈
氟橡胶
氟橡胶
氟橡胶
氟橡胶
阀杆填料
石墨
填料压盖
25镀铬
A105镀铬
1CrlSNi9Ti/1Cr18NI12Mo2Ti
F304/F316/F304L/F316
螺钉
35CrMoA
A193 B7
1Cr17Ni2
A193-BSM
支架
WCB
WCB
WCB
WCB
键
40Ct
40Cr
10r17Ni2
1Cr17Ni2
盲板
WCB
A216-WCB
ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti
CF8/CF8M/ CF3/CF3M
产品主要尺寸：
公称压力
PN
公称通径
DN
尺 寸（mm）
L
L0
D
K
d
Y
b
z-do
Hw
Hd
1．6MPa
50
260
130
165
125
100
16
4-ф18
205
265
65
320
160
185
145
120
18
4-ф18
245
295
80
320
160
200
160
135
20
8-ф18
305
345
100
370
185
220
180
155
20
8-ф18
340
420
125
510
255
250
210
185
22
8-ф18
425
465
150
510
255
285
240
2"0
24
8-ф23
450
505
200
580
290
340
295
265
26
12-ф23
480
525
250
670
335
405
355
320
30
12-ф25
530
565
300
760
380
460
410
375
30
12-ф25
585
630
350
850
425
520
470
435
34
16-ф25
625
675
400
980
490
580
525
485
36
16-ф30
670
710
450
1080
540
640
585
545
40
20-ф30
705
770
500
1220
610
715
650
608
44
20-ф34
765
825
600
1360
680
840
770
718
48
20-ф41
840
945
700
1750
875
910
840
788
50
24-ф41
1050
1110
800
1850
925
1025
950
898
52
24-ф41
1125
1220
900
2050
1025
1125
1050
998
54
28-ф41
1260
1315
1000
2150
1075
1255
1170
1110
56
28-ф48
1325
1385
1200
2450
1225
1485
1390
1325
58
32-ф54
1395
1450
2．5MPa
50
260
130
165
125
100
20
4-ф18
205
265
65
320
160
185
145
120
22
8-ф18
245
295
80
320
160
200
160
135
22
8-ф18
305
345
100
370
185
230
190
160
24
8-ф23
340
420
125
510
255
270
220
188
28
8-ф25
405
465
150
510
255
300
250
218
30
8-ф25
450
505
200
580
290
360
310
278
34
12-ф25
480
525
250
670
335
425
370
332
36
12-ф30
530
565
300
760
380
485
430
390
40
16-ф30
585
630
350
850
425
555
490
448
44
16-ф34
625
675
400
980
490
620
550
505
48
16-ф34
670
710
450
1080
540
670
600
555
50
20-ф34
705
770
500
1220
610
730
660
610
52
20-ф41
765
825
600
1360
680
845
770
718
56
20-041
840
945
700
1750
875
960
875
815
60
24-ф48
1050
1110
800
1850
925
1085
990
930
64
24-ф48
1125
1220
900
2050
1025
1185
1090
1025
66
28-ф54
1260
1315
1000
2150
1075
1320
1210
1140
68
28-ф58
1325
1385
1200
2450
1225
1520
1420
1350
72
32-ф58
1395
1450
4．0MPa
50
260
130
165
125
100
88
20
8-ф18
245
285
65
320
160
185
145
120
110
22
8-ф18
265
315
80
320
160
200
160
135
121
22
8-ф18
320
365
100
370
185
235
190
160
150
24
8-ф23
355
465
125
510
255
270
220
188
176
28
8-ф25
425
495
150
510
255
300
250
218
204
30
8-ф25
470
535
200
580
290
375
320
282
260
38
12-ф30
480
565
250
670
335
450
385
345
313
42
12-ф34
530
605
300
760
380
515
450
408
364
46
16-ф34
585
675
350
850
425
580
510
465
422
52
16-ф34
625
705
400
980
490
660
585
535
474
58
16-ф41
670
745
450
1080
540
685
610
560
524
60
20-ф41
705
795
500
1220
610
755
670
612
576
62
20-ф48
765
855
600
1360
680
890
795
730
678
62
20-ф54
840
985
C1aSS150
2"
260
130
152
120．5
92
16
伞φ19
205
265
2 1/2"
320
160
178
139．5
105
18
4-ф19
245
295
3"
320
160
190
152．5
127
19
4-ф19
305
345
4"
370
185
229
190．5
157
24
8-ф19
340
420
5"
510
255
254
216
186
24
8-ф22
425
465
6"
510
255
279
241．5
216
26
8-ф22
450
505
8"
580
290
343
298．5
270
29
8-ф22
530
525
10"
670
335
406
362
324
31
12-ф25
630
565
12"
760
380
483
432
381
32
12-ф25
680
630
14"
850
425
533
476
413
35
12-ф29
625
675
16"
980
490
597
540
470
37
16-ф29
670
710
18"
1080
540
635
578
533
40
16-ф32
705
770
20"
1220
610
699
635
584
43
20-ф32
765
825
24"
1360
680
813
749．5
692
48
20。ф35
840
945
28"
1750
875
927
864
800
71
28-ф35
1050
1110
32"
1850
925
1060
978
914
81
28-ф41
1125
1220
36"
2050
1025
1168
1086
1022
90
32-ф41
1260
1315
40"
2150
1075
1289
1200
1124
90
36-ф41
1325
1385
48"
2450
1225
1511
1422
1359
108
44-ф41
1395
1450
