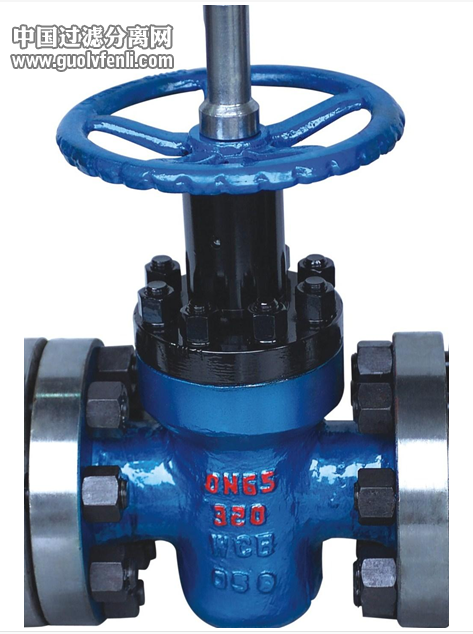

ZF43注水高压平板闸阀 高压平板闸阀厂家 上海高压阀门厂供ZF43注水高压平板闸阀
产品工作原理和用途:
ZF43注水高压平板闸阀密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力≤42MPa,工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
产品结构特点:
1、 采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2、 闸板下部开有导流孔,并给予精密导向,同时密封部均喷
焊硬质合金,耐冲蚀。
3、 阀体承载能力高,通道为直通式,全开时,与闸板导流孔
相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4、 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介
质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5、 由于采用双重密封,所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道
孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
产品性能参数:
适用范围
PN10.0~42.0MPa
DN25~200mm
适用温度
-29~121℃
适用介质
普通型
石油、天然气、成油品、水等
抗硫型
含H2S、CO2的石油、天然气等
连接形式
法兰端、焊接端、卡箍端
驱动方式
手动、电动、气动等
产品主要零件材料:
零件名称
阀体、阀盖
闸板
阀杆
阀座
阀杆螺母
填料
"Z"型
WCB、铬钼钢
合金钢(焊硬质合金)
不锈钢
合金钢(焊硬质合金)
铝青铜
聚四氟乙烯、氟橡胶 PTFE、
产品主要尺寸:
公称压力
DN(mm)
尺寸 (mm)
L1
L2
Do
H1
H
10.016.0
25
230
216
180
85
344
32
260
229
220
98
352
40
260
241
260
110
364
50
300
310
310
120
379
65
340
340
350
133
402
80
380
356
400
158
475
100
430
432
460
198
482
125
500
508
460
240
490
150
550
559
470
260
547
200
650
660
600
358
616
20.025.0
25
230
254
180
87
344
32
260
279
220
100
352
40
260
305
260
112
364
50
300
368
310
122
379
65
340
419
350
135
402
80
380
470
400
160
475
100
430
546
460
198
482
125
500
673
460
240
490
150
550
705
470
260
547
200
650
832
600
358
616
公称压力(MPa)
DN(mm)
尺寸 (mm)
L1
L2
Do
H1
H
32.035.0
25
230
254
180
90
344
32
260
279
220
103
352
40
260
305
260
115
364
50
300
368
310
125
379
65
340
419
350
137
402
80
380
470
400
164
475
100
430
546
460
198
482
125
500
673
460
240
490
150
550
705
470
260
547
200
650
832
600
358
616
40.042.0
25
230
254
180
92
344
32
260
279
220
105
352
40
260
305
260
117
364
50
300
368
310
127
379
65
340
419
350
139
402
80
380
470
400
166
475
100
430
546
460
198
482
125
500
673
460
240
490
150
550
705
470
260
547
200
650
832
600
358
616
