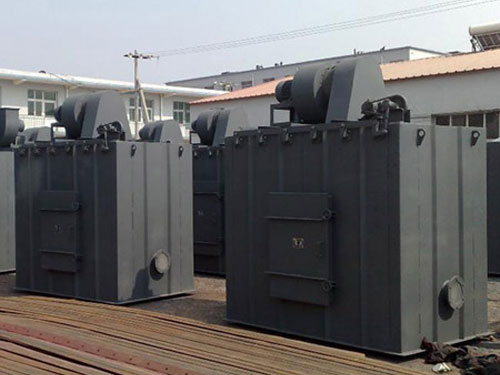

点击图片查看原图
HD系列单机除尘器有六种规格，分A、B、C三种，A种没灰门，B种没抽屉，C种既不设灰门也不带抽屉；下部加法根据要求直接配接在库顶、料仓、皮带运输转运处等扬尘机上就地除尘，粉尘直接回收。
HD型单机除尘器结构组成及特点：
HD型单机除尘器结构由风机、箱体及灰斗三个部件组成，各部件安装在一个立式框架内，结构为紧凑，各部件的结构特点如下：
1、风机部件选用通用标准风机，便于维修更换，并采用隔震设施，噪声小。
2、除尘滤袋选用涤纶滤布制成的圆筒形滤袋，过滤效果好，使用寿命长。
3、清灰机构是采用电动机带动连杆机构，使滤袋抖动而清除除尘滤袋内表面粉尘的方法，其控制装置分手控或自控两面三刀种，自控是在风机连续工作时间时，清灰机构定时自动振打清灰。手控即风机停机后清灰机构自动工作，数十秒后自动停机，亦可根据需要随时开动清灰机构(电机)振打清灰，清灰时间由用户自行调节时间断电器。
4、灰斗采用抽屉式和灰斗式两种结构，清除粉尘十分方便。
HD型单机除尘器包括机架，电机，风机，电控箱，滤尘袋，门，振动电机，振动机构，落料斗，接尘斗，接尘门及滤尘架，机架包括上壳体和下壳体，电机及风机设于上壳体内，滤尘袋、落料斗及接尘斗设于下壳体内，滤尘架设于上壳体和下壳体之间，滤尘袋与滤尘架连接，在机架与滤尘架之间设有弹性密封垫，振动电机通过振动机构与滤尘架连接，下壳体一侧设置进风口，上壳体上方设置出风口，电机及振动电机分别与电控箱连接。
HD型单机除尘器分A、B、C三型，A型设灰门、B型设抽屉，C型既不设灰门也不带抽屉，下部加法兰根据用户要求直接配接在库顶、料仓、皮带运办机等扬尘设备上就地除尘，粉尘直接回收。
