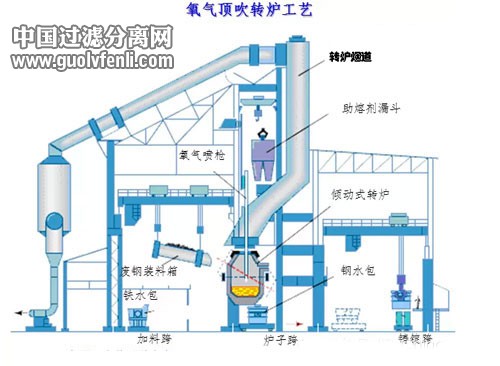

点击图片查看原图
新型炼钢转炉一次烟气（煤气）高温干法除尘净化技术（专利号：ZL.2013.2.0516721.9专利发明人：杨慧斌）是我们自主研发的在行业内独创的领先技术，其独创性在于除尘达到国家要求的排放标准外，还能回收转炉煤气的高温余热。
技术创新亮点：
1、把传统的喷雾冷却塔改造成汽化冷却“高温换热降尘塔”回收煤气余热，同时重力沉降除尘。
2、高温膜过滤除尘没有火花放电，避免了转炉煤气遇到火花爆炸的隐患；
3、高温膜过滤除尘设有汽化冷却骨架梁，在除尘过滤的同时回收转炉煤气里的余热；
4、高温膜过滤除尘后的高温转炉净煤气再用“净煤气换热冷却塔”回收转炉煤气里的余热；
5、 通过“高温换热降尘塔”“汽化冷却骨架梁”“净煤气换热冷却塔”对转炉煤气进行余热回收，比传统除尘工艺多回收蒸汽50～70kg/t钢；
6、系统运行阻力是传统湿法除尘系统的1/3，一次风机电机耗电降低2/3,纯干法回收粉尘，除尘灰利用价值高。
该技术经过我公司数年的研发，并经过在钢铁厂的中试，证明其排放能满足国家标准，不用进行污水处理，同时还能回收2.5MPa的饱和蒸汽，减排节能效果明显，转炉炼钢一次除尘与传统湿法比较可降低成本10～15元/吨。高温净化后的煤气余热转化成的蒸汽，用于发电、制冷、供热、工艺用汽等，经济效益显著，改变了传统的转炉传统干法除尘和湿法除尘工艺，转炉除尘采用该工艺能满足国家要求的减排标准并能同时回收余热，为企业节能减排。我公司研发的高温干法除尘技术，除尘工艺可靠、没有爆炸危险，其节能经济效益显著，不用处理污泥，粉尘回收利用率高。该技术国内创新，世界首创。
100t转炉湿法LT电除尘法、YN高温膜法技术经济指标比较
1、100t转炉一次除尘干法湿法用水指标
|
序号 |
分类 |
YN干法高温膜法 |
LT干法 电除尘 |
湿法 塔文 |
备注 |
|
1 |
系统循环水量 |
18 |
36 |
840 |
干法除尘节省补充水量 20-9=11（m3/h） 2、系统循环水量840-18 =822m3/h； |
|
1.1 |
高温雾冷器耗水量 |
10 |
20 |
40 |
|
|
1.2 |
煤气冷却器耗水量 |
8 |
16 |
0 |
|
|
1.3 |
一文、二文冲洗水量 |
0 |
0 |
800 |
|
|
2 |
汽化冷却 |
16 |
8 |
8 |
|
|
3 |
系统补充水量 |
9 |
18 |
20 |
|
|
3.1 |
水处理后污泥带水量 |
1 |
2 |
4 |
|
|
3.2 |
烟气（煤气）带走水量 |
8 |
16 |
16 |
2、100t转炉一次除尘干法湿法耗电指标（kw）
|
序号 |
分 类 （kw） |
YN干法高温膜法 |
LT干法 电除尘 |
湿法 塔文 |
备注 |
|
1 |
一次除尘风机功率 |
800 |
800 |
2200 |
干法除尘比传统湿法除尘小时节约2470-850=1620kW |
|
2 |
辅助配套功率，LT变压整流耗电 |
50 |
250 |
50 |
|
|
3 |
水处理设施功率 |
0 |
0 |
220 |
|
|
4 |
合计功率（kw） |
850 |
1050 |
2470 |
3、100t转炉一次除尘干法湿法技术经济指标
|
序号 |
分类 |
YN干法高温膜法 |
LT干法 电除尘 |
湿法 塔文 |
备注 |
|
1 |
系统运行阻力（kPa） |
10 |
9 |
30 |
环境效益经济效益显著 湿法除尘有污泥处理系统投资 |
|
2 |
净煤气含尘浓度（mg/ Nm3） |
20 |
20 |
120 |
|
|
3 |
多回收蒸汽t/h.炉 |
15 |
0 |
0 |
|
|
4 |
投资（万元） |
2200 |
2500 |
1690 |
|
|
4.1 |
除尘工艺设备 |
1900 |
2100 |
500 |
|
|
4.2 |
三电设备与控制 |
300 |
400 |
250 |
|
|
4.3 |
除尘风机房 |
0 |
0 |
100 |
|
|
4.4 |
水处理设施土建 |
0 |
0 |
440 |
|
|
4.5 |
水处理设施 |
0 |
0 |
425 |
|
50t转炉湿法LT电除尘法、YN高温膜法技术经济指标比较
1、50t转炉一次除尘干法湿法耗电指标（kw）
|
序号 |
分 项
|
YN干法高温膜法（kw） |
LT电除尘（kw） |
湿法塔文（kw） |
备注 |
|
1 |
一次除尘风机功率 |
450 |
450 |
1200 |
节电1470-450=1020kW 按照风机高速运行时间60%计算 1020÷100×60% =6.12kW/t钢 |
|
2 |
辅助配套功率，LT变压整流耗电 |
0 |
250 |
50 |
|
|
3 |
水处理设施功率 |
0 |
0 |
220 |
|
|
4 |
合计功率（kw） |
450 |
700 |
1470 |
2、50t转炉一次除尘干法湿法用水指标
|
序号 |
分类 |
YN干法高温膜法 |
LT 电除尘 |
湿法 塔文 |
备注 |
|
1 |
系统循环水量 |
9 |
18 |
420 |
干法除尘节省补充水量 12-4=8（m3/h） 2、系统循环水量420-9 =411m3/h；
|
|
1.1 |
高温雾冷器耗水量 |
5 |
10 |
0 |
|
|
1.2 |
煤气冷却器耗水量 |
4 |
8 |
0 |
|
|
1.3 |
一文、二文冲洗水量 |
0 |
0 |
420 |
|
|
2 |
汽化冷却 |
8 |
0 |
0 |
|
|
3 |
系统补充水量 |
4.5 |
9 |
14 |
|
|
3.1 |
灰尘或污泥带水量 |
0.5 |
1 |
2 |
|
|
3.2 |
烟气（煤气）带走水量 |
4 |
8 |
12 |
3、50t转炉一次除尘干法湿法技术经济指标
|
序号 |
分类 |
YN干法高温膜法 |
LT 电除尘 |
湿法 塔文 |
备注 |
|
1 |
系统运行阻力（kPa） |
10 |
9 |
30 |
环境效益经济效益显著 湿法除尘有污泥处理系统投资
|
|
2 |
净煤气含尘浓度（mg/ Nm3） |
20 |
20 |
120 |
|
|
3 |
多回收蒸汽t/h.炉 |
7.5 |
0 |
0 |
|
|
4 |
投资（万元） |
1400 |
1500 |
1015 |
|
|
4.1 |
除尘工艺设备 |
1100 |
1150 |
100 |
|
|
4.2 |
三电设备与控制 |
300 |
350 |
150 |
|
|
4.3 |
除尘风机房 |
0 |
0 |
100 |
|
|
4.4 |
水处理设施土建 |
0 |
0 |
340 |
|
|
4.5 |
水处理设施 |
0 |
0 |
325 |
